HDPE 파이프 및 피팅
HDPE 소방용 배관
지하 소방주관, 소화전 공급배관 및 연결송수관용 HDPE 소방용 배관입니다. 서비스 라인 식별을 위한 적색 스트라이프 및 청색 스트라이프 버전과 북미 프로젝트용 AWWA C906 버전을 제공합니다. PE100 / PE4710 수지, 규격 DN50 – DN1200, 압력 등급은 최대 PN25(DR9)까지. 요청 시 FM Approvals 및 UL/ULC 인증 대응 가능.

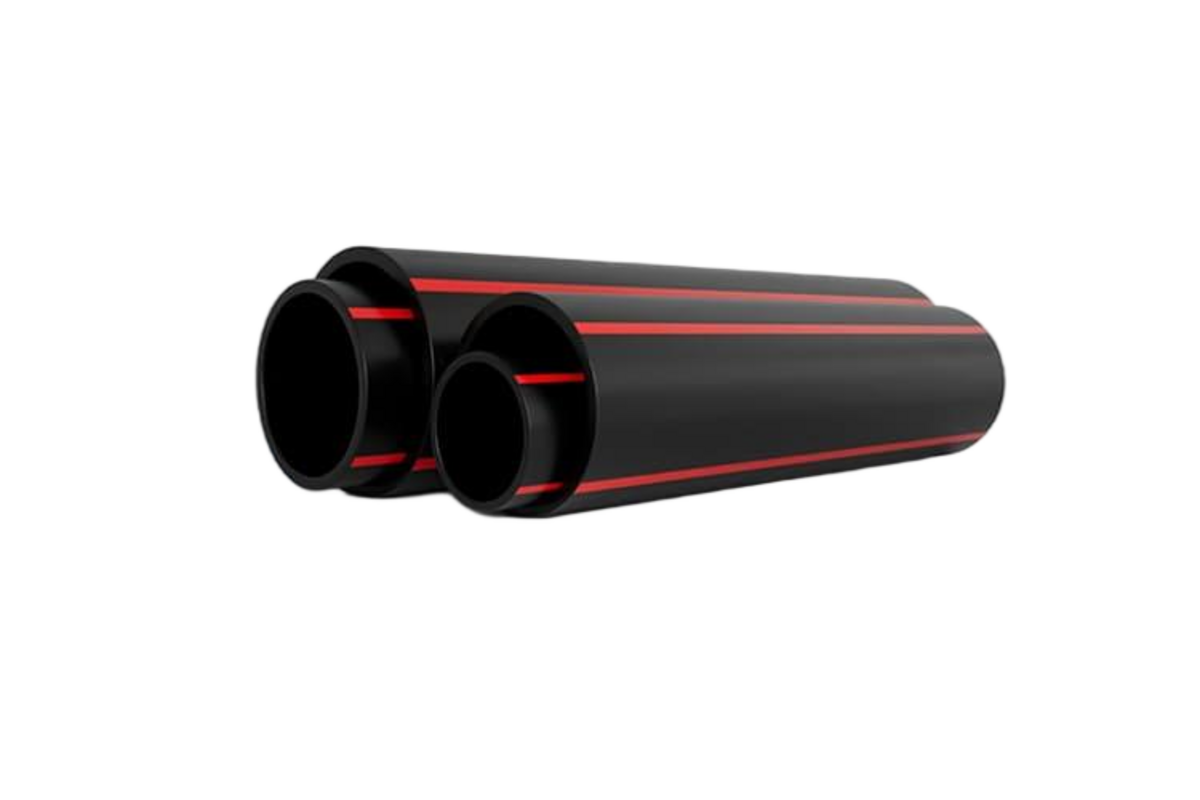

- 적색 스트라이프 HDPE 소방용 배관

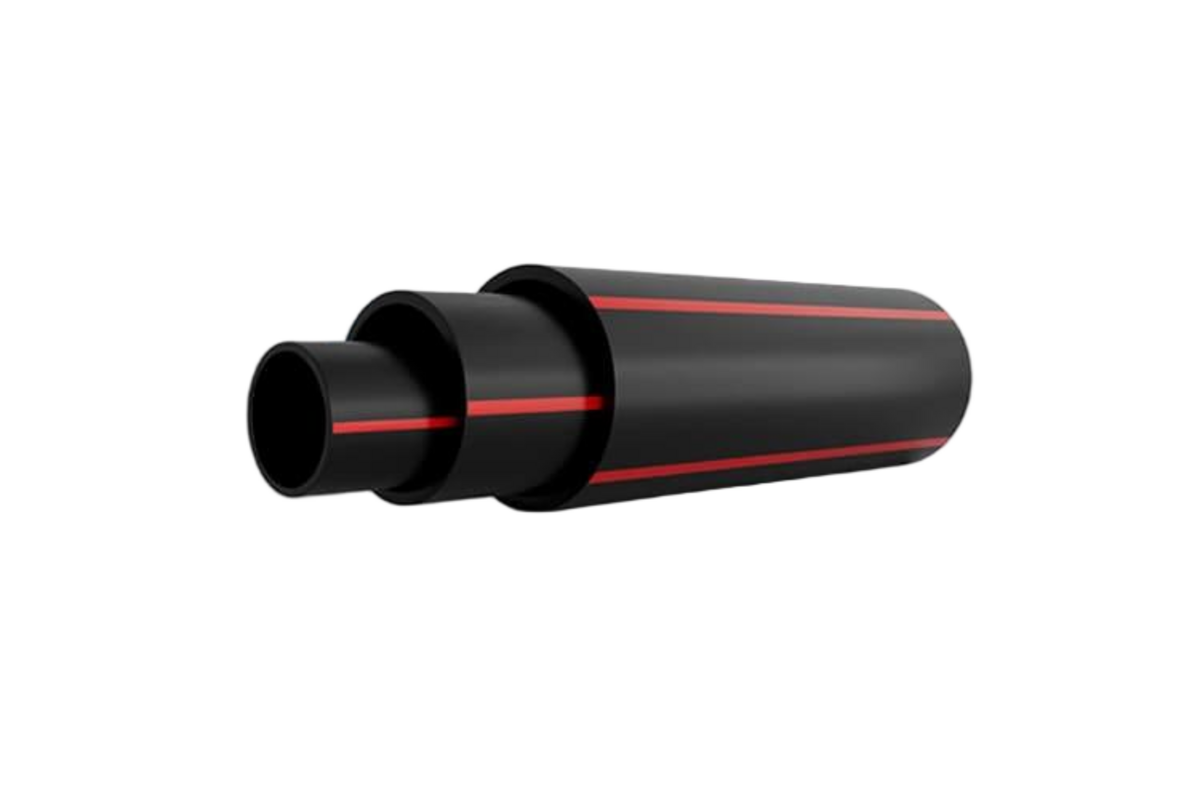

- 적색 식별 스트라이프가 적용된 HDPE 소방용 배관
- 청색 스트라이프 HDPE 소방주관

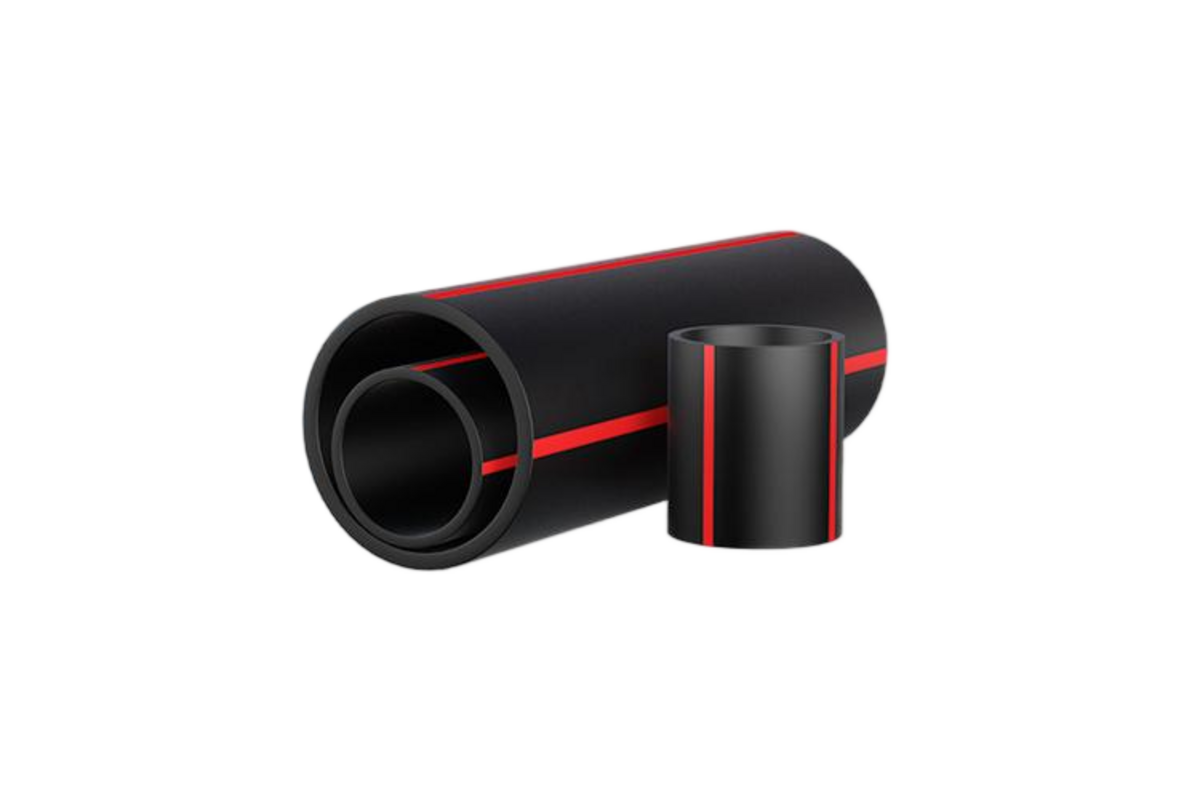

- AWWA C906 HDPE 소방용 배관

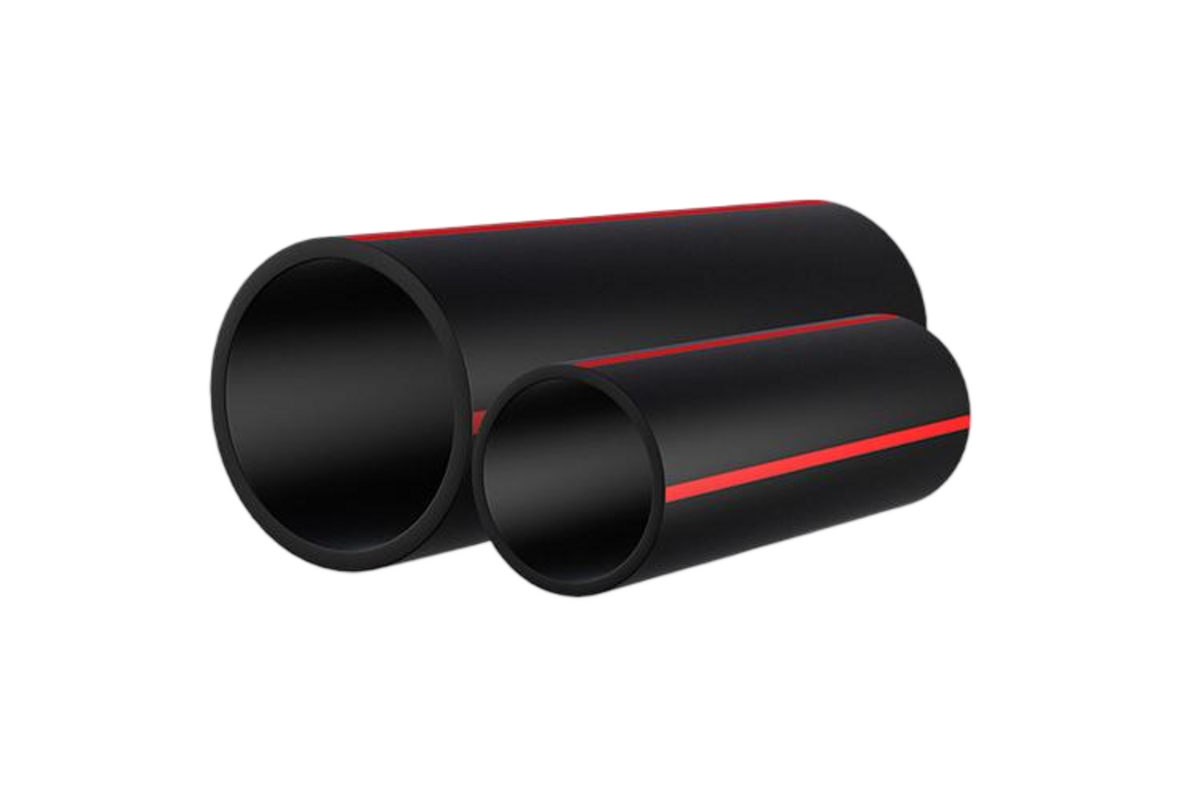

- AWWA C906 HDPE 소방용 배관 — 상세
- 원재료
- PE100 / PE4710 from Borealis, SABIC
- 직경 범위
- DN50 – DN1200 mm (2" – 48")
- 압력 등급
- SDR9 – SDR17 (PN10 – PN25)
- 규격
- AWWA C906 / FM 1613 / ISO 4427 / EN 12201
- 인증
- FM Approvals & UL / ULC listings (on request)
- 색상
- Red-stripe (NA market) / blue-stripe (international) / black with red ID stripes
- 길이
- 11.8 m straight; longer custom
- 용도
- Underground fire mains, hydrant supply lines, standpipe systems
데이터시트
소방용 배관 — 치수 데이터
| DN (mm) | DR 9 / PN25 — Wall (mm) | DR 11 / PN20 — Wall (mm) | DR 13.6 / PN16 — Wall (mm) | DR 17 / PN10 — Wall (mm) |
|---|---|---|---|---|
| 63 | 7.1 | 5.8 | 4.7 | 3.8 |
| 90 | 10.1 | 8.2 | 6.7 | 5.4 |
| 110 | 12.3 | 10.0 | 8.1 | 6.6 |
| 160 | 17.9 | 14.6 | 11.8 | 9.5 |
| 200 | 22.4 | 18.2 | 14.7 | 11.9 |
| 250 | 27.9 | 22.7 | 18.4 | 14.8 |
| 315 | 35.2 | 28.6 | 23.2 | 18.7 |
| 400 | 44.7 | 36.3 | 29.4 | 23.7 |
| 500 | 55.8 | 45.4 | 36.8 | 29.7 |
| 630 | 70.3 | 57.2 | 46.3 | 37.4 |
| 800 | — | 72.6 | 58.8 | 47.4 |
| 1000 | — | 90.2 | 73.5 | 59.3 |
| 1200 | — | — | 88.2 | 71.1 |
