PVC-Rohre & Fittings
PVC-Industrierohr
PVC-Rohre für die industrielle Mediumförderung — Chemieprozesse, Galvanik- und Beschichtungsanlagen, Prozesswasser für Lebensmittel & Getränke, Schwimmbäder und Wasseraufbereitung. Schedule 40 / Schedule 80 nach ASTM D1785 sowie metrische DN-Größen nach ISO 1452. CPVC-Ausführungen für höhere Temperaturen auf Anfrage.

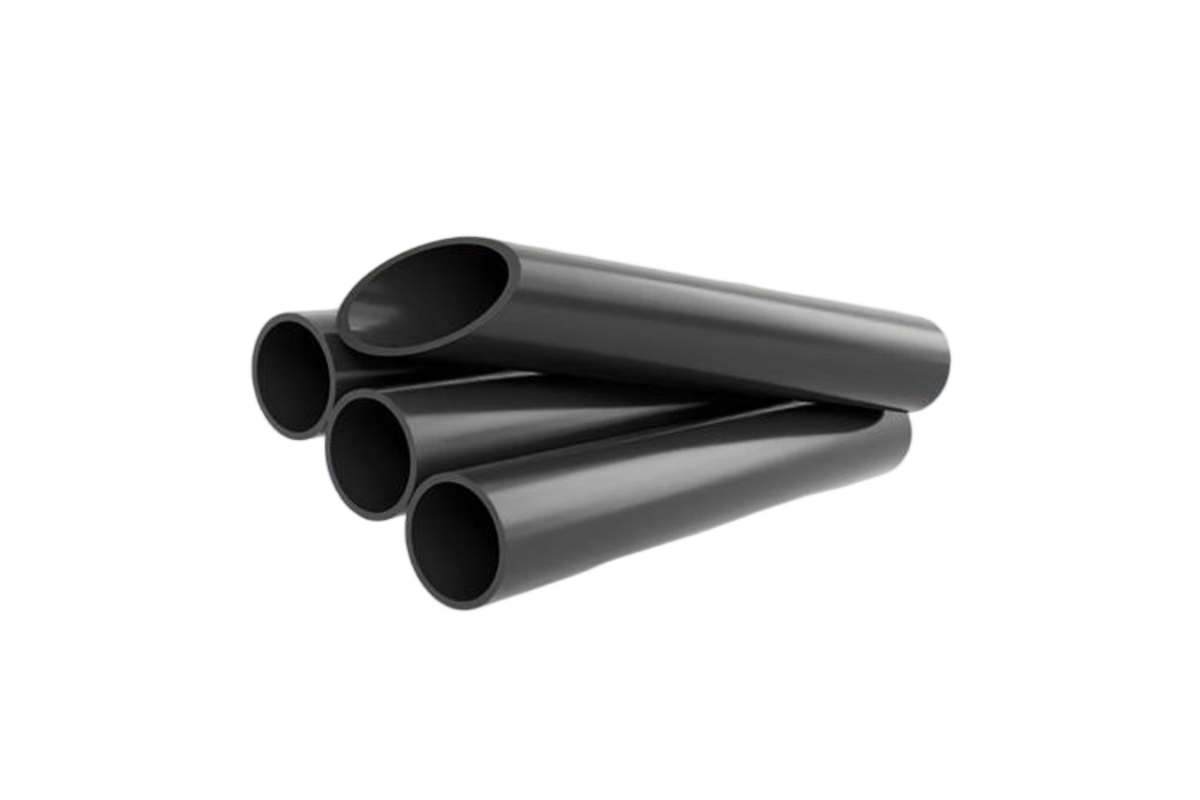

- PVC-Industrierohr (Prozessrohr)

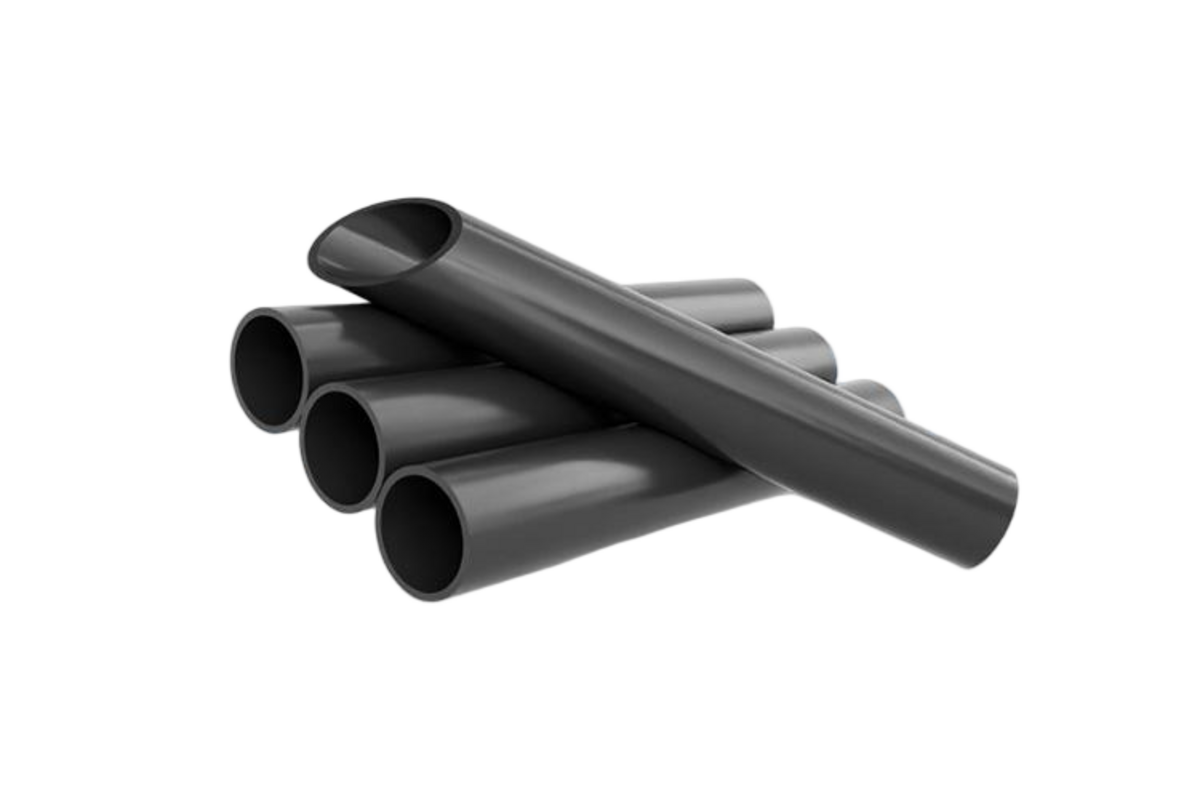

- PVC-Rohr für Chemie- und Prozessmedien

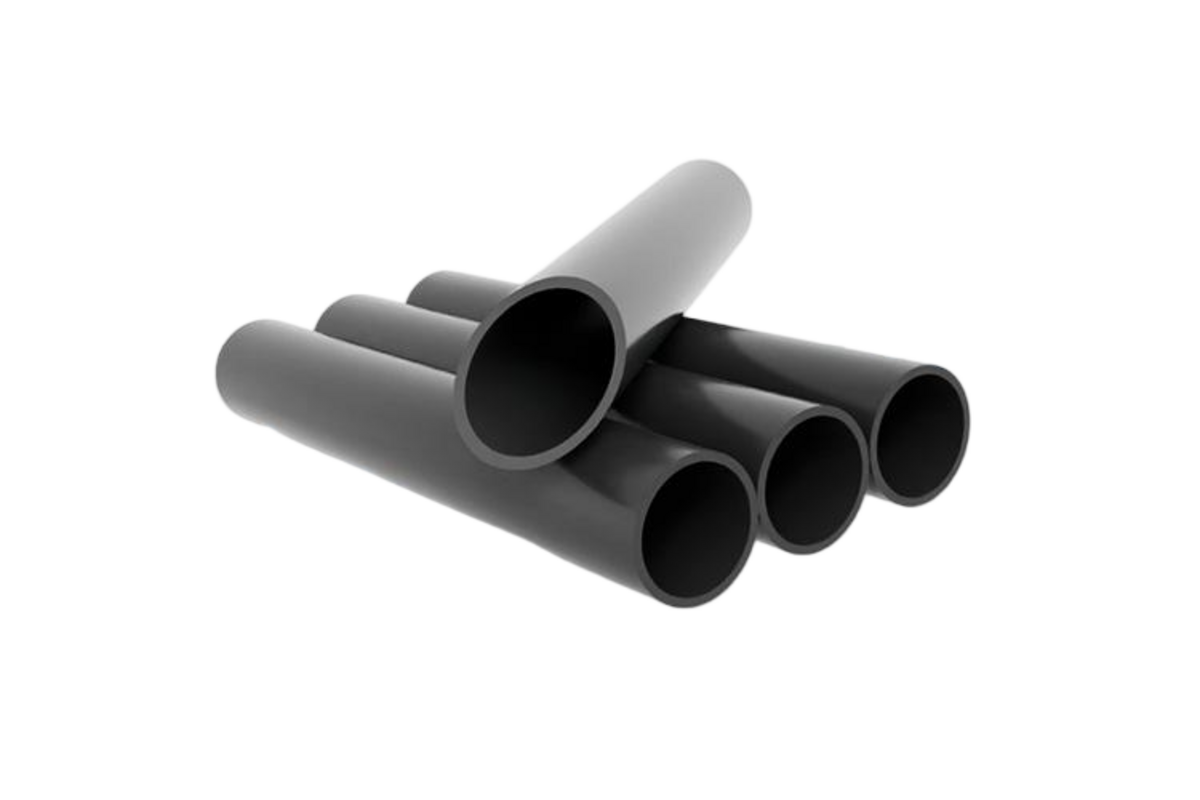

- PVC-Industrierohr — Detailansicht

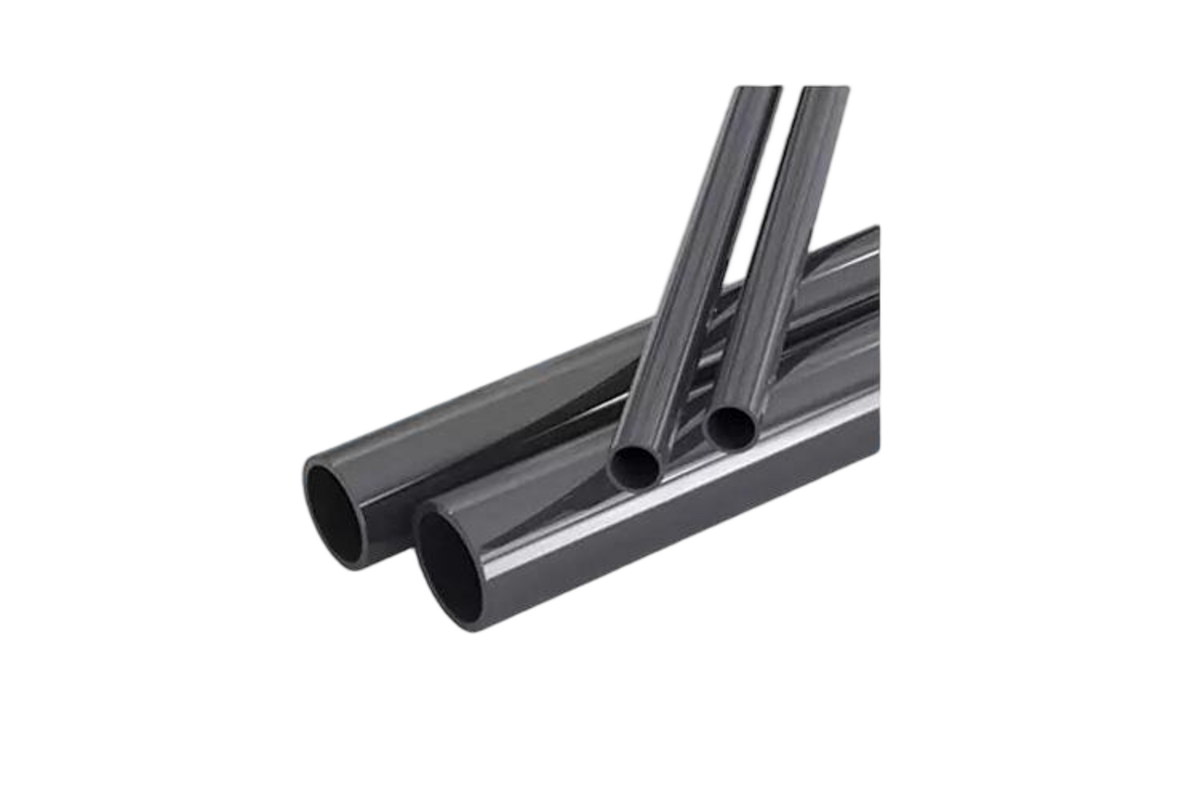

- PVC-Industrierohr Schedule 40 / 80
- Rohstoffe
- PVC-U / CPVC industrial-grade compound
- Durchmesserbereich
- 1/2" – 24" Sch 40 / 80; DN20 – DN600 metric
- Nenndruck
- Schedule 40 / 80 per ASTM D1785; PN6–PN16 metric
- Normen
- ASTM D1785 / D2467 / ISO 1452
- Farbe
- Dark grey (PVC) / beige (CPVC)
- Betriebstemperatur
- PVC: 0 – 60 °C / CPVC: -20 – 95 °C
- Anwendungen
- Chemical processing, plating, food & beverage, pool & water-treatment
Datenblatt
PVC-Industrierohr — Schedule 40 / 80
| NPS | OD (in) | Sch 40 — Wall (in) | Sch 40 — Weight (lb/ft) | Sch 80 — Wall (in) | Sch 80 — Weight (lb/ft) |
|---|---|---|---|---|---|
| 1/2 | 0.840 | 0.109 | 0.16 | 0.147 | 0.20 |
| 3/4 | 1.050 | 0.113 | 0.21 | 0.154 | 0.27 |
| 1 | 1.315 | 0.133 | 0.31 | 0.179 | 0.40 |
| 1 1/4 | 1.660 | 0.140 | 0.42 | 0.191 | 0.55 |
| 1 1/2 | 1.900 | 0.145 | 0.50 | 0.200 | 0.66 |
| 2 | 2.375 | 0.154 | 0.67 | 0.218 | 0.92 |
| 3 | 3.500 | 0.216 | 1.39 | 0.300 | 1.88 |
| 4 | 4.500 | 0.237 | 1.97 | 0.337 | 2.74 |
| 6 | 6.625 | 0.280 | 3.46 | 0.432 | 5.21 |
| 8 | 8.625 | 0.322 | 5.20 | 0.500 | 7.86 |
| 10 | 10.750 | 0.365 | 7.36 | 0.593 | 11.66 |
| 12 | 12.750 | 0.406 | 9.74 | 0.687 | 16.06 |
